山東變頻電機廠家盤點電機常用安裝方式及其代碼

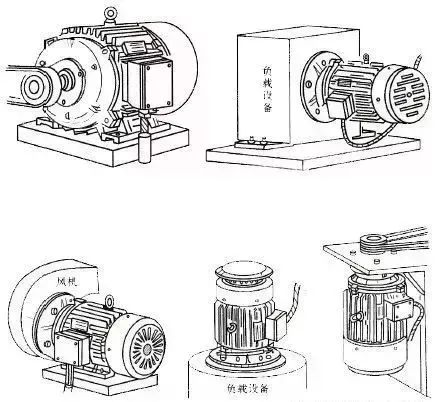

山東變頻電機廠家提醒，電機的安裝方式(見下圖)是指電機在機械系統中與構架或其他部件的連接方式。有兩種代碼形式，一種是IMBx，另一種是IMVy。
其中，IM是國際通用的安裝方式代號;B代表臥式，限電動機軸線水平;V代表立式，限電動機軸線豎直;x和y各是1～2個數字，表示連接部位和方向。
電機安裝型式代號
IM+B(或V)+阿拉伯?dāng)?shù)字(1-2位)
IM：安裝方式英文“Installation al Mounting type”的縮寫;
B：表示電機在使用時為臥式安裝，軸呈水平方向;
V：表示電機在使用時為立式安裝，軸與水平方向垂直。
說明：電機主軸伸端統一為“D”端，如果為雙軸伸電機，輔助軸伸端統一定義為“N”端
IMB安裝代碼釋義
B3——臥式用地腳安裝在基礎構件上;
B35——臥式借用地腳安裝在基礎構件上，并附用凸緣安裝;
B5——臥式用凸緣安裝;
B6——臥式用地腳安裝在墻上，從D端看地腳在左;
B7——臥式用地腳安裝在墻上，從D端看地腳在右;
B8——臥式用地腳安裝在頂上方;
B9——臥式D端無端蓋采用D端機座端面安裝;
B15——臥式采用地腳主安裝，D端無端蓋采用機座端面輔助安裝;
B20——臥式有抬高地腳，并用地腳安裝在基礎構件上。
規律：只有一個數字代號的沒有輔助或附加安裝。
山東變頻電機廠家提醒，B5和B3作為常見的機械設備中的安裝方式，一些特殊機械，對電機安裝方式有特殊要求，企業應提前跟電機廠家溝通確定。
